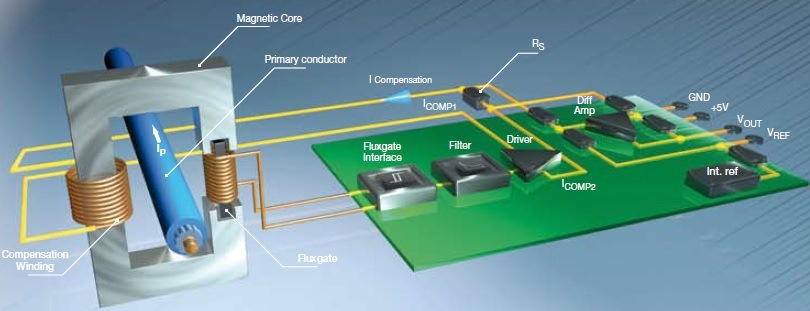

LEM ... Closed Loop Fluxgate technology 單電源供電_基板型

Model

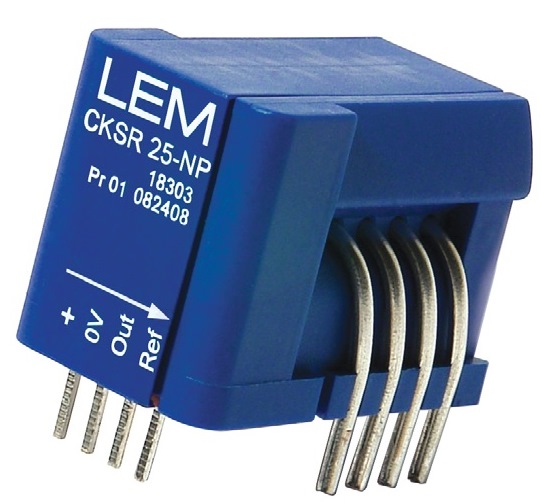

CKSR 6-NP (Ipm: 20A)
  CKSR 15-NP (Ipm: 51A)
  CKSR 25-NP (Ipm: 85A)

    CKSR 50-NP (Ipm: 150A)


CKSR 75-NP (Ipm: 180A)

  精確度 ±0.8% ±0.7%
  最大測量電流 (Ipm) - 3.2 Ipn
  輸出電壓 (V) 2.5 ±(0.625  x Ip / Ipn) 2.5 ±(0.00625  x Ip)
  頻寬 (RL = 1kΩ) >300kHz, ±3 dB >300kHz, ±3 dB
  Remark:

Vref 端功用:
藉由Vref 端可以知道供電是否正常,另外,利用Vref In/Out 的接法,可以自行設定 Sensor 的電流測量範圍。



CTSR 0.3-P (Iprn: 300mA)

CTSR 0.6-P (Iprn: 600mA)

CTSR 1-P (Iprn: 1A)

  精確度 ±1.9% ±1.5% ±1.9%
  最大測量電流 (Iprm) 500mA 850mA 1.7A
  輸出電壓 (V) 2.5 ±(1.2  x Ip / Iprn) 2.5 ±(1.4856  x Ip / Iprn) 2.5 ±(1.2  x Ip / Iprn)
  響應時間 (90% of Iprn) 50us 30us 50us
  頻寬 (RL = 1kΩ) 3.5kHz, ±3 dB 9.5kHz, ±3 dB 9.5kHz, -1 dB
  Remark:

♦ 主要針對單相或三相剩餘電流,亦即漏電和接地故障電流的測量,單線電流最大可達30A。

Vref 端功用:
藉由Vref 端可以知道供電是否正常,另外,利用Vref In/Out 的接法,可以自行設定Sensor的電流測量範圍。



Fluxgate元件取代Hall元件的閉迴路電流感測器,在高溫應用的場合,具有低溫升漂移及較佳精度的優點。

CKSR 6-NP (Ipm: 20A)
CKSR 15-NP (Ipm: 51A)
CKSR 25-NP (Ipm: 85A)
CKSR 50-NP (Ipm: 150A)
精確度:
±0.8%
輸出電壓 (V):
2.5 ±(0.625  x Ip / Ipn)
頻寬 (±3 dB):
>300kHz (RL = 1k)
Vref 端功用:
藉由Vref 端可以知道供電是否正常,另外,利用Vref In/Out 的接法,可以自行設定Sensor的電流測量範圍。

CKSR 75-NP (Ipm: 180A)
精確度:
±0.8%
輸出電壓 (V):
2.5 ±(0.00625  x Ip)
頻寬 (±3 dB):
>300kHz (RL = 1k)
Vref 端功用:
藉由Vref 端可以知道供電是否正常,另外,利用Vref In/Out 的接法,可以自行設定Sensor的電流測量範圍。

CTSR 0.3-P (Iprn: 300mA)
精確度:
< ±1.9%
輸出電壓 (V):
2.5 ±(1.2  x Ip / Iprn)
響應時間: 50us (90% of Iprn)
頻寬 (-1 dB):
3.5kHz (RL > 500k)

CTSR 0.6-P (Iprn: 600mA)
精確度:
< ±1.5%
輸出電壓 (V):
2.5 ±(1.4856  x Ip / Iprn)
響應時間: 30us (90% of Iprn)
頻寬 (-1 dB):
9.5kHz (RL > 500k)

CTSR 1-P (Iprn: 1A)
精確度:
< ±1.9%
輸出電壓 (V):
2.5 ±(1.2  x Ip / Iprn)
響應時間: 50us (90% of Iprn)
頻寬 (-1 dB):
9.5kHz (RL > 500k)

主要針對單相或三相剩餘電流,亦即漏電和接地故障電流的測量,單線電流最大可達30A。

Vref 端功用:
藉由Vref 端可以知道供電是否正常,另外,利用Vref In/Out 的接法,可以自行設定Sensor的電流測量範圍。
